Чтобы рассчитать расход ПВХ-мембраны на кровлю, недостаточно разделить площадь крыши на площадь рулона. Часть полотна уйдёт в нахлёсты, часть — на парапеты и примыкания. Раскрой даст обрезки и пригодные остатки, а закупать материал придётся целыми рулонами.
Для мембран 1,2 и 1,5 мм порядок расчёта одинаков. Разницу в количестве рулонов определяют размеры поставки и схема раскладки, а не толщина сама по себе. Поэтому две сметы на одну крышу могут отличаться даже при одинаковой площади покрытия.
Короткий ответ: считайте не только квадратные метры, но и полосы, которые нужно вырезать из рулонов. В нашем примере для крыши 480 м² получаются 11 или 13 рулонов одного формата — в зависимости от направления раскладки. Ниже показано, откуда берётся разница и когда такой расчёт применим.
Какие данные нужны для расчёта ПВХ-мембраны
Работу начинают с плана кровли и выбранной системы. Сравнить назначение основных полотен и материалов для узлов можно в разделе кровельные ПВХ-мембраны. До заказа материала нужно знать:
- размеры и фактическую площадь покрываемой поверхности с учётом её геометрии;
- расположение парапетов, воронок, труб, фонарей и других выступающих конструкций;
- размеры заготовок для примыканий по проектным узлам;
- марку, толщину, ширину и длину рулонов;
- схему крепления, допустимое направление раскладки и необходимые нахлёсты;
- какие детали выполняются основным полотном, а какие — отдельным материалом.

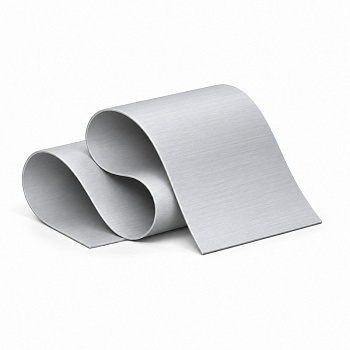

У основного покрытия и примыканий могут быть разные материалы. В каталоге БАУХИМ, например, отдельно представлен неармированный «Контур» для сложных узлов. Его количество следует учитывать собственной строкой, а не включать без пояснений в расход армированного полотна.

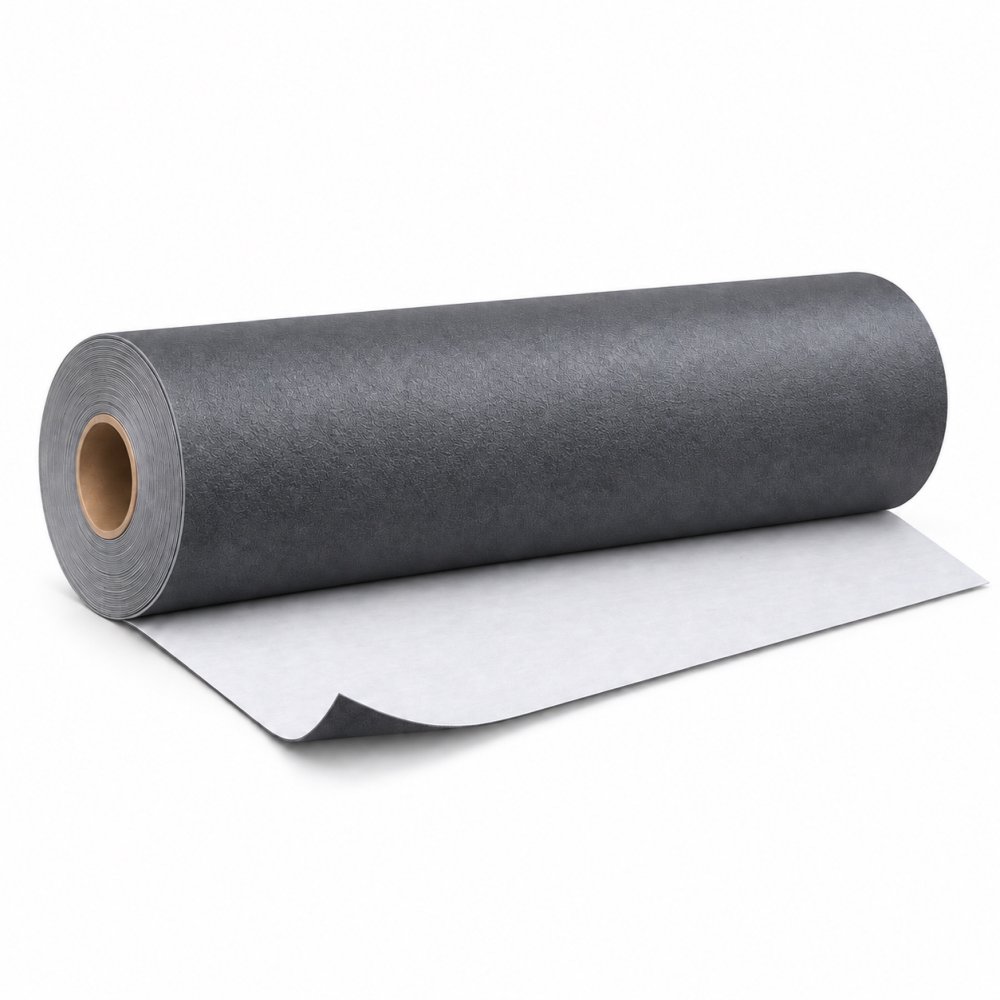

Перед расчётом уточните комплект поставки. В карточке БАУХИМ Классик указаны толщины 1,2 и 1,5 мм, ширины 1,05 и 2,1 м, длины 20 и 25 м. Однако перечень размеров сам по себе не устанавливает, какая длина соответствует каждой толщине. Для заказа нужна конкретная комбинация размеров.
Площадь рулона и полезная площадь покрытия
Геометрическая площадь рулона определяется просто:
Площадь рулона = ширина × длина.
Например, для формата 2,1 × 25 м это 52,5 м², а для 2,1 × 20 м — 42 м². Рулон содержит именно столько материала. Закрыть им такую же площадь кровли обычно не получится: часть полотна окажется в соединениях и обрезках.
При соединении соседние полотна перекрывают друг друга. Для повторяющегося ряда рабочая ширина составляет:
Рабочая ширина = ширина полотна − боковой нахлёст.
При условном нахлёсте 0,12 м полотно шириной 2,1 м добавляет 1,98 м покрытия к уже уложенному соседнему полотну. Первое полотно перекрывает свою полную ширину: это важно при точном расчёте небольших участков.
Число одинаковых полос для прямоугольного участка можно найти из условия:
n × B − (n − 1) × b ≥ W,
где n — количество полос, B — их ширина, b — боковой нахлёст, W — ширина участка поперёк раскладки. Выбирают наименьшее целое n, при котором участок будет закрыт.
Если полоса набирается из нескольких отрезков, аналогично учитывают торцевые нахлёсты. При k одинаковых отрезках длиной L и торцевом нахлёсте e перекрываемая длина равна:
k × L − (k − 1) × e.
Эти формулы описывают геометрию покрытия. Они ещё не учитывают раскрой рулонов, детали примыканий и ограничения монтажной схемы.
Какой нахлёст подставлять
В расчёт подставляют значение из документации выбранной кровельной системы. Нельзя брать ширину сварного шва вместо полной ширины нахлёста или уменьшать нахлёст ради экономии.
Для заказа запишите боковой и торцевой нахлёсты отдельными значениями. Их должен подтвердить проектировщик или технический специалист БАУХИМ для выбранного решения. Подставлять условные значения из этой статьи в рабочую спецификацию нельзя.
Пример раскладки: кровля 20 × 24 м
Рассмотрим учебный прямоугольник площадью 480 м². Для сравнения примем:
- рулон 2,1 × 25 м;
- условный боковой нахлёст 0,12 м;
- полосы без торцевых стыков: каждая вырезается из отдельного рулона;
- расчёт только горизонтального поля, без парапетов и проходок;
- обе ориентации условно допустимы.
Это геометрический пример, а не готовая монтажная схема. На реальном объекте направление полотен и ширину полос проверяют по проекту, основанию и расчёту крепления. Узкие крайние полосы в примере показывают остаток геометрии; рабочий план должен предусматривать допустимый способ закрытия края.
Вариант А: полосы длиной 24 м
Полосы располагаются вдоль стороны 24 м. Поперёк нужно закрыть 20 м.
Десять полос перекроют:
10 × 2,1 − 9 × 0,12 = 19,92 м.
Этого недостаточно. Для одиннадцати полос перекрытие составит:
11 × 2,1 − 10 × 0,12 = 21,9 м.
Не хватает всего 8 см по ширине, но в принятой упрощённой модели это уже дополнительная полоса из отдельного рулона. Поэтому получается 11 рулонов. Это не рекомендация укладывать полосу шириной 8 см: реальную раскладку краевой зоны разрабатывают отдельно. Из каждого вырезают полосу длиной 24 м, после чего остаётся отрезок длиной 1 м.
Вариант Б: полосы длиной 20 м
Теперь полосы идут вдоль стороны 20 м, а поперёк нужно закрыть 24 м.
Двенадцать полос перекроют:
12 × 2,1 − 11 × 0,12 = 23,88 м.
Потребуется тринадцатая полоса. При условии «одна полоса из одного рулона» закупка составит 13 рулонов. От каждого останется отрезок длиной 5 м.
| Показатель | Вариант А | Вариант Б |
|---|---|---|
| Площадь поля кровли | 480 м² | 480 м² |
| Длина вырезаемой полосы | 24 м | 20 м |
| Количество полос | 11 | 13 |
| Рулоны 2,1 × 25 м | 11 шт. | 13 шт. |
| Площадь закупаемого материала | 577,5 м² | 682,5 м² |
| Площадь полос до обрезки по краю | 554,4 м² | 546 м² |
| Остатки по длине рулонов | 23,1 м² | 136,5 м² |
На узком экране прокрутите таблицу вправо, чтобы увидеть все столбцы.
Во втором варианте площадь вырезанных полос немного меньше, но закупка больше на два рулона — 105 м². Причина в том, как длина полосы сочетается с длиной рулона.
При этом 136,5 м² остатков нельзя автоматически назвать отходами. Пятиметровые отрезки могут найти применение на других участках, если подходят по материалу, размерам и допустимой схеме соединений. Отдельно нужно учитывать обрезки крайних полос.
Вариант А выгоднее по закупке именно в этих условиях. Если разрешён другой раскрой, торцевые соединения или использование остатков на соседнем участке, расчёт следует повторить.

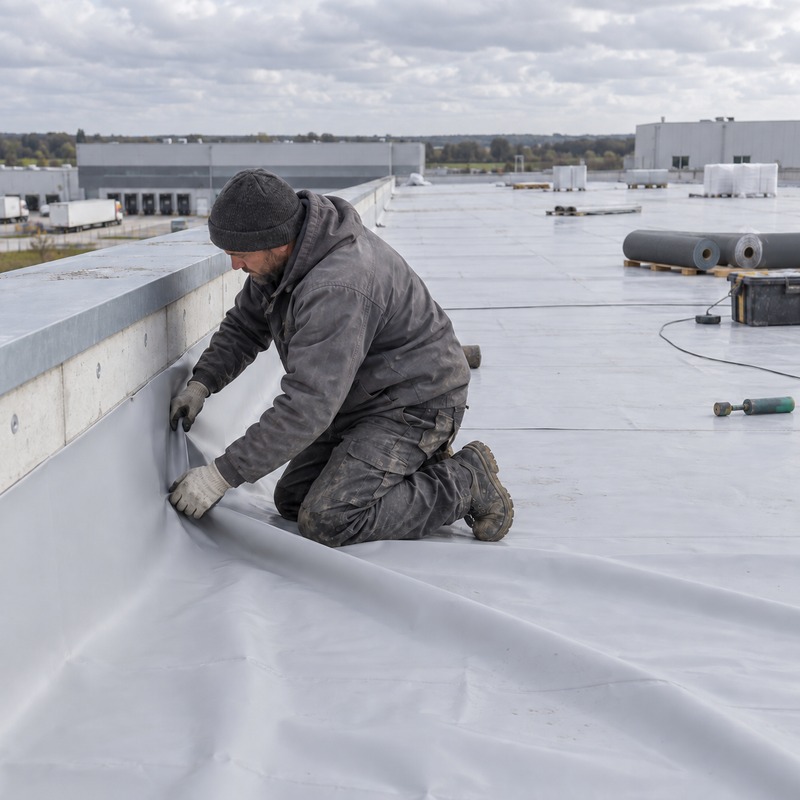

Как учитывать парапеты и примыкания
Площадь вертикальной стенки парапета — только часть расхода. Для закупки нужна ширина развёртки — то есть полная ширина плоской заготовки до её укладки на узел: с предусмотренными горизонтальными участками и соединениями.
Расчёт ведут в три шага:
- Определяют длину каждого примыкания.
- Берут полную ширину развёртки по чертежу узла.
- Раскладывают полосы по рулонам с учётом стыков, углов и пригодных остатков.
Для той же крыши 20 × 24 м периметр равен 88 м. Если условно принять ширину развёртки 0,8 м, её базовая площадь составит:
88 × 0,8 = 70,4 м².
Это ещё не закупочный объём: стыки полос, углы и раскрой нужно посчитать отдельно. Число 0,8 м здесь — исходное условие примера, а не нормативная высота примыкания.
Воронки, трубы и сложные углы удобнее учитывать поштучно: тип узла, количество, материал, размеры заготовок или готовых элементов. Не следует одновременно закладывать одну и ту же деталь в площадь примыкания и повторно добавлять её отдельной строкой.
Отличается ли расход мембраны 1,2 и 1,5 мм
Если сравниваются полотна одинаковой ширины и длины, а раскладка и нахлёсты совпадают, геометрический расход в квадратных метрах будет одинаковым. Толщина не входит в формулы площади покрытия.
Разница появляется, если меняется формат поставки. Например, для варианта Б из предыдущего расчёта нужны полосы длиной 20 м. При условной поставке рулонов 2,1 × 20 м закупка составит:
13 × 42 = 546 м².
При поставке 2,1 × 25 м тот же вариант потребует 682,5 м² с образованием пятиметровых остатков. Это сравнение форматов рулона. Оно не означает, что 20 м всегда соответствует толщине 1,5 мм, а 25 м — толщине 1,2 мм.
Сначала выбирают материал, соответствующий проекту, затем уточняют доступный размер рулона и рассчитывают закупку. Переход на другую толщину ради удобного раскроя требует отдельной технической оценки.
Для предварительного сравнения цены используют:
Стоимость закупки = количество целых рулонов × площадь рулона × цена за м².
Расчёт выполняют отдельно для каждой марки и формата. Стоимость доставки, комплектующих и работ добавляют своими строками.
Как проверить процент запаса в смете
Формула «площадь крыши × коэффициент расхода» удобна для предварительного бюджета. Но итоговый коэффициент должен иметь понятный состав.
Попросите разделить объём на следующие части:
| Строка ведомости | Что в неё входит |
|---|---|
| Поле кровли | Материал по раскладке, включая нахлёсты |
| Парапеты и примыкания | Заготовки по развёрткам узлов |
| Детали из другого материала | Отдельная марка и количество |
| Обрезки и пригодные остатки | Размеры и предполагаемое использование |
| Дополнительный резерв | Отдельно обоснованное количество |
| Закупка | Целые рулоны по каждой позиции |
На узком экране прокрутите таблицу вправо, чтобы увидеть все столбцы.
Нахлёсты — часть соединений, а не случайная потеря. Остаток рулона — ещё не отход. Дополнительный резерв — отдельное решение, которое нельзя незаметно прибавлять несколько раз.
Если подрядчик уже включил нахлёсты в раскладку, добавление сверху ещё одного «коэффициента на нахлёсты» приведёт к повторному учёту. Аналогично стоит проверить, не попали ли парапеты одновременно в основную площадь и отдельную строку.
Что должен учитывать калькулятор расхода ПВХ-мембраны
Простой калькулятор полезен для оценки порядка закупки. Для подготовки заказа его результата недостаточно, если он знает только площадь крыши и процент запаса.
Проверьте, учитывает ли расчёт:
- конкретный размер рулона;
- боковые и торцевые нахлёсты отдельно;
- количество и длину полос;
- ограничения по раскладке;
- развёртки парапетов и примыканий;
- отдельный материал для сложных деталей;
- повторное использование пригодных остатков;
- округление до целых рулонов по каждой позиции.
Деление общей потребности в квадратных метрах на площадь рулона даёт только предварительную оценку количества рулонов. Даже если площади достаточно, из неё может не получиться нужное количество цельных заготовок. Это проверяет карта раскроя.
Вопросы и ответы
Сколько ПВХ-мембраны нужно на 1000 м² кровли?
По одной площади определить закупку нельзя. Нужны размеры сторон, план примыканий и проходок, формат рулона и схема соединений. На двух крышах одинаковой площади расход может различаться.
Какой запас мембраны закладывать: 10 или 15%?
Универсальный процент не заменяет расчёт. Сначала определяют расход по раскладке и узлам, затем отдельно обосновывают резерв. Если используется предварительный коэффициент, нужно указать, что именно в него включено.
Сколько квадратных метров в рулоне ПВХ-мембраны 1,2 или 1,5 мм?
Толщина не определяет площадь рулона. Площадь равна произведению ширины и длины: например, 2,1 × 25 м — это 52,5 м², а 2,1 × 20 м — 42 м². Размер поставки уточняют для выбранной позиции.
Нужно ли вычитать нахлёст со всех сторон рулона?
Нет, автоматически вычитать одинаковую величину по всему периметру неправильно. Учитывают реальные соединения на плане: первое полотно, последующие полосы и торцевые стыки работают в расчёте по-разному.
Можно ли уменьшить расход за счёт меньшего нахлёста?
Расход оптимизируют раскладкой и форматом поставки. Размер соединения сохраняют таким, какой требуется выбранной системой.
Можно ли использовать остатки на парапетах?
Если материал и размеры заготовок подходят для предусмотренного узла и соблюдены требования монтажа. Суммарной площади остатков недостаточно: проверяют ширину и длину каждого пригодного фрагмента.
Почему расчёт по площади даёт меньше рулонов, чем смета?
Возможные причины — целые заготовки, неиспользуемые остатки, нахлёсты, примыкания или отдельный резерв. Попросите показать карту раскроя и ведомость, чтобы отличить обоснованный расход от повторного учёта.
Нужно ли заново считать расход при переходе с 1,2 на 1,5 мм?
Нужно проверить формат поставки и условия выбранной системы. Если размеры и раскладка не изменились, геометрический расход останется тем же. Саму замену материала рассматривают отдельно.
Что проверить перед заказом
- Материал и толщина соответствуют проекту.
- Размеры рулонов подтверждены для конкретной поставки.
- Нахлёсты учтены по выбранной системе.
- Поле, парапеты и детали посчитаны без дублирования.
- Остатки разделены на пригодные фрагменты и отходы.
- Количество рулонов проверено по раскрою, а резерв указан отдельно.
Для проверки комплектации передайте план кровли, спецификацию материала и узлы примыканий специалистам по контактам отдела продаж. Эти данные помогут подготовить предметный запрос на комплектацию и цену, а затем сопоставить предложения по одинаковому объёму работ и поставки.
Поставщика в вашем регионе можно найти в разделе где купить материалы БАУХИМ. Перед заказом уточните у выбранного партнёра доступные форматы рулонов и условия поставки.
